Byggmax beskriver ett konkret montageexempel: 1040 mm mellan stolparna, 1000 mm bred ram i 45 x 70 mm virke och en ramhöjd som är 400 mm mindre än spjällängden. De värdena hör ihop med just den arbetsbeskrivningen; de är inte generella gränser för grindar.
Exemplet är inte ett komplett dimensionerat grindsystem, eftersom källan inte anger färdig grindmassa, vindlast, gångjärnsmodell, lastkapacitet eller grundläggning. Innan bygget ska därför grindbladets verkliga massa, bredd, tyngdpunkt och vindfång kopplas till ett namngivet beslagssystem och dess produktkort. Stolpe, hål och fundament dimensioneras samtidigt för systemets krafter, användningen, jordarten, dräneringen och lokalt tjäldjup.
Byggmax-exemplet: räkna endast inom källans ram
I Byggmax arbetsbeskrivning är öppningen 1040 mm och ramen 1000 mm. Det ger 40 mm totalt spelrum i just exemplet. Källan anger också att ramhöjden är spjällängden minus 400 mm, så spjälorna sticker ut cirka 200 mm upptill och nedtill, samt att grindbladet pallas upp cirka 100 mm vid montaget.
De tre måtten är montagevärden i ett avgränsat exempel, inte allmänna toleranser. Verkligt sidospel, markfrigång och justermån ska hämtas ur produktkortet för de valda gångjärnen och klinkan och kontrolleras mot ytbehandling, träets fuktrörelser, markens rörelser, snö, grus och det som ska passera. Mät öppningen på flera höjder och kontrollera stolparnas lod innan grindbladet beställs eller byggs.
Byggmax anger inte någon universal breddtabell. Bestäm därför den fria öppningen efter användningen och kontrollera sedan att grindbladets bredd, massa och tyngdpunkt ligger inom det valda beslagssystemets dokumenterade område.
Proveniens: egen redaktionell SVG, framtagen 2026-08-24 från artikelns avgränsade Byggmax-exempel och beslutsflöde. Byggmax är källa till exempelvärdena; diagrammet anger inga universella mått.
Grindstolpe och fundament dimensioneras som ett system
En grindstolpe belastas av grindbladets massa på en hävarm, av vind på grindens yta och av ryck och upprepade öppningar. En tabell som kopplar grindbredd direkt till en stolpdimension eller ett håldjup bortser från dessa laster och från marken.
Väg eller beräkna hela grindbladet inklusive spjälor, beslag och klinka. Ange bredden, avståndet till tyngdpunkten och grindens vindfång när du väljer gångjärns- och stolpsystem. Produktkortet eller konstruktionsunderlaget ska ange tillåten grindmassa och geometri, antal och placering av gångjärn, fästdon, kantavstånd och vilket stolp- och underlagssystem uppgifterna gäller för.
Grundläggningen väljs därefter för reaktionskrafterna samt jordart, bärighet, dränering och lokalt dimensionerande tjäldjup. Håldjup, diameter, betongvolym, armering och eventuell tjälisolering ska komma från det valda fundamentsystemets anvisning eller en platsspecifik projektering. Byggmax-exemplet innehåller ingen sådan dimensionering och ska inte användas som källa för dessa mått. Arbetsgången för linjestolpar finns i guiden om att sätta staketstolpar, men grindstolpen måste fortfarande dimensioneras för grindens last.
Proveniens: egen redaktionell SVG, uppdaterad 2026-08-25 från artikelns systembeskrivning. Diagrammet skiljer stabiliserande lastvägar från ett odimensionerat rektangulärt rutnät och anger inga universella kapaciteter.
En kontrollbelastning av en befintlig stolpe och dess fundament får bara utföras enligt ett skriftligt provningsunderlag från projektören. Underlaget ska ange belastningens storlek, riktning och angreppspunkt, provningsmetod, mätning, acceptanskriterium och säkerhetszon. Utan dessa uppgifter får ingen improviserad belastningsprovning göras; misstänkt rörelse eller skada ska i stället utredas och lösningen projekteras. Att bara fylla mer betong runt stolpen är inte en verifierad universallösning.
Stabilisering: en rektangel är inte en lastväg
En ram med fyra rektangulära hörn kan racka till en parallellogram när låssidan belastas. Att diagonalmåtten är lika vid montaget visar bara att ramen är rät just då; det verifierar inte styvhet. Ett rutnät av horisontella och vertikala ribbor ger inte heller garanterad skjuv- eller vridstyvhet bara för att varje korsning skruvas.
Välj i stället en stabiliseringsprincip som är dimensionerad tillsammans med ramhörnen:

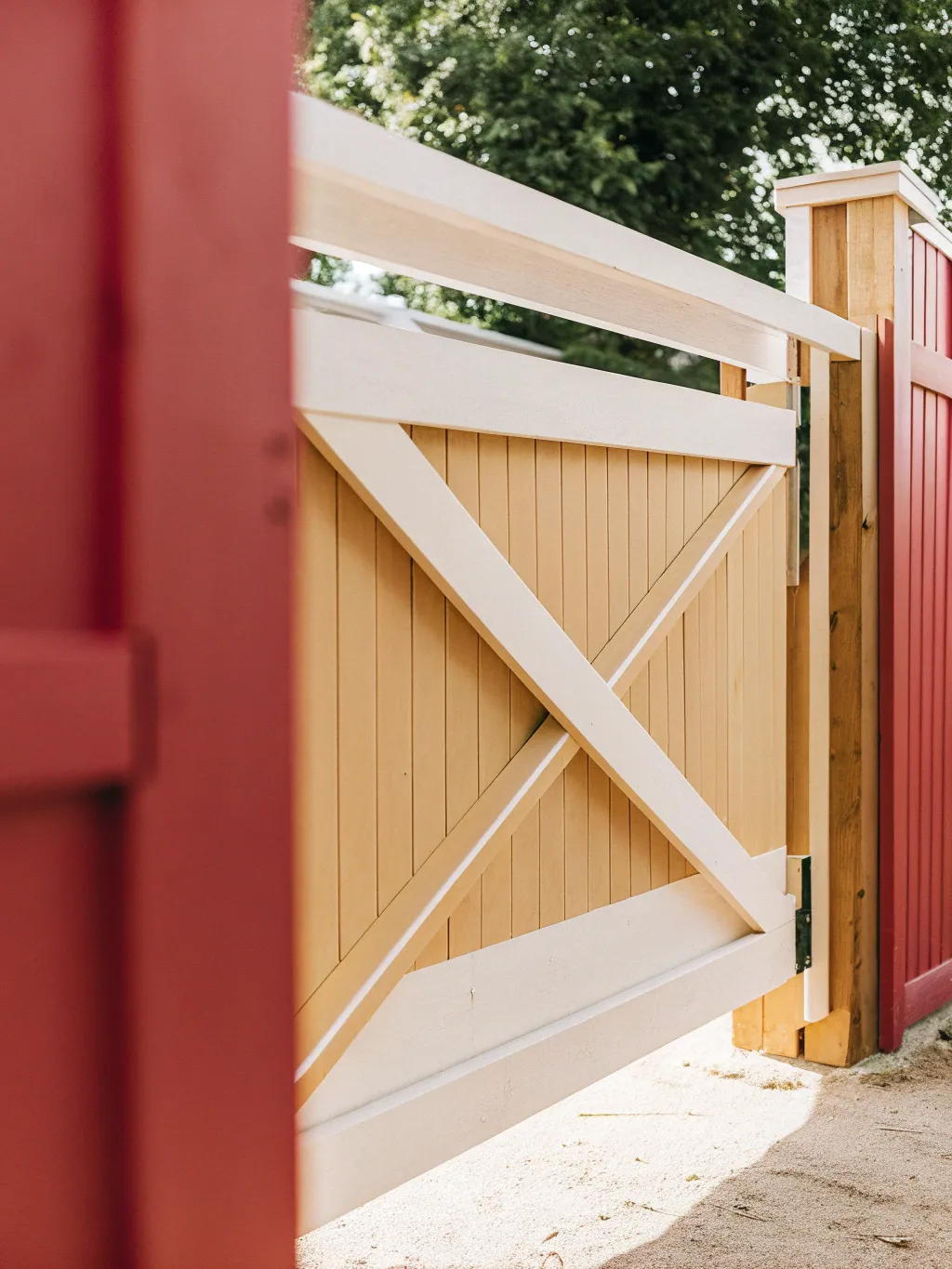

- Tryckdiagonal av trä: går i det aktuella exemplet från undre gångjärnshörnet mot övre låshörnet och ska ha upplag som kan föra tryckkraften in i ramens knutpunkter.
- Dragstag eller lina: arbetar i motsatt diagonal och kräver dimensionerade ankare, spännare och förspänning; efterjustering får inte ersätta kapacitetskontroll.
- Skjuvstyv panel: skiva eller panel, kantreglar och samtliga fästdon dimensioneras som ett sammanhängande skjuvfält. Dekorativa ribbor eller beklädnad får inte räknas som panelverkan utan sådan verifiering.
Grindbladets excentriska massa, vind och handkraft kan dessutom ge torsion. Stabiliseringen ska därför föra både skjuvning och vridning genom ramhörnen till gångjärnen. Därifrån fortsätter samma dokumenterade lastväg genom fästdon, stolpe, fundament och mark; en stark diagonal hjälper inte om nästa anslutning saknar kapacitet.
Bygg ramen
Byggmax-exemplet använder 45 × 70 mm ramvirke. Dimensionen gäller dess beskrivna grindblad och är inte en generell kapacitetsgräns. För den verkliga grinden dimensioneras ram, hörn och stabilisering efter massa, bredd, beklädnad, vind, brukslast, torsion och anslutningar.
- Välj ett bärande hörnförband innan du kapar: ett dimensionerat snickeriförband eller ett mekaniskt system vars data omfattar virkesdimension, skjuvning, vridning, fästdon, antal, kant- och ändavstånd, förborrning och korrosionsmiljö.
- Byggmax arbetsbeskrivning anger 4 mm förborrning och 5,0 × 90 mm skruv i de geringslimmade ramhörnen. Det redovisar källans exempel men verifierar inte en stabiliserande lastväg.
- Lim är endast ett komplement när tillverkarens datablad medger träslag, fuktkvot, fogtyp och utomhusklimat.
- Skydda kapytor enligt ytbehandlingssystemet och utforma detaljer för avrinning och uttorkning.
- Kryssmät och fixera formen under montage; lika diagonaler är en geometrikontroll, inte bevis på styvhet.
- Montera den dimensionerade tryckdiagonalen, dragstången eller skjuvpanelen och alla dess anslutningar enligt konstruktionsunderlaget.
Spjälor och droppnäsa
I Byggmax-exemplet fästs första och sista spjälan kant i kant med ramen och cirka 200 mm utstick nedtill. Källan anger 4 mm förborrning, två 4,2 x 55 mm trallskruvar mot både övre och undre ramregel samt en skruv där varje spjäla korsar snedsträvan. Dessa dimensioner och antal beskriver endast den källans virke och geometri.
För en annan spjäldimension, ram eller beklädnad väljs skruvtyp, diameter, längd, antal, kant- och ändavstånd samt förborrning ur fästdonets produktkort. Kontrollera samtidigt att den färdiga massan och vindytan fortfarande ryms inom ram-, gångjärns-, stolp- och fundamentsystemets data. I guiden om att bygga staket med ribbor finns mer om ribbornas placering och materialval; grindens bärande system väljs ändå efter dess egna laster.
Spjälavståndet påverkar både utseende, vindlast och kommunens bedömning av staket eller plank. Det finns ingen nationell luftprocent som automatiskt avgör klassningen. Skicka en måttsatt skiss till byggnadsnämnden om den är osäker. Kapa och skydda ändträ enligt virkes- och ytbehandlingsleverantörens anvisningar; en sned kapning ersätter inte ändträbehandling.
Gångjärn och lås
Det finns ingen säker universalregel som kopplar grindbredd till två eller tre gångjärn, eller gångjärnslängd till en viss andel av grindbredden. Antal, modell, längd, placering och fästdon ska komma från ett namngivet gångjärnssystem vars produktkort omfattar grindbladets färdiga massa, bredd, tyngdpunkt, vindlast, öppningsfrekvens, stolpe och underlag.
Byggmax arbetsbeskrivning visar en monteringsordning men anger inte gångjärnsmodell eller lastkapacitet. Den kan därför inte verifiera ett visst antal eller en viss längd. Montera alla beslag och fästdon exakt enligt det valda systemets hålbild, kantavstånd, förborrning, åtdragning och korrosionskrav. Använd endast systemets angivna sido- och markspel samt justermån.

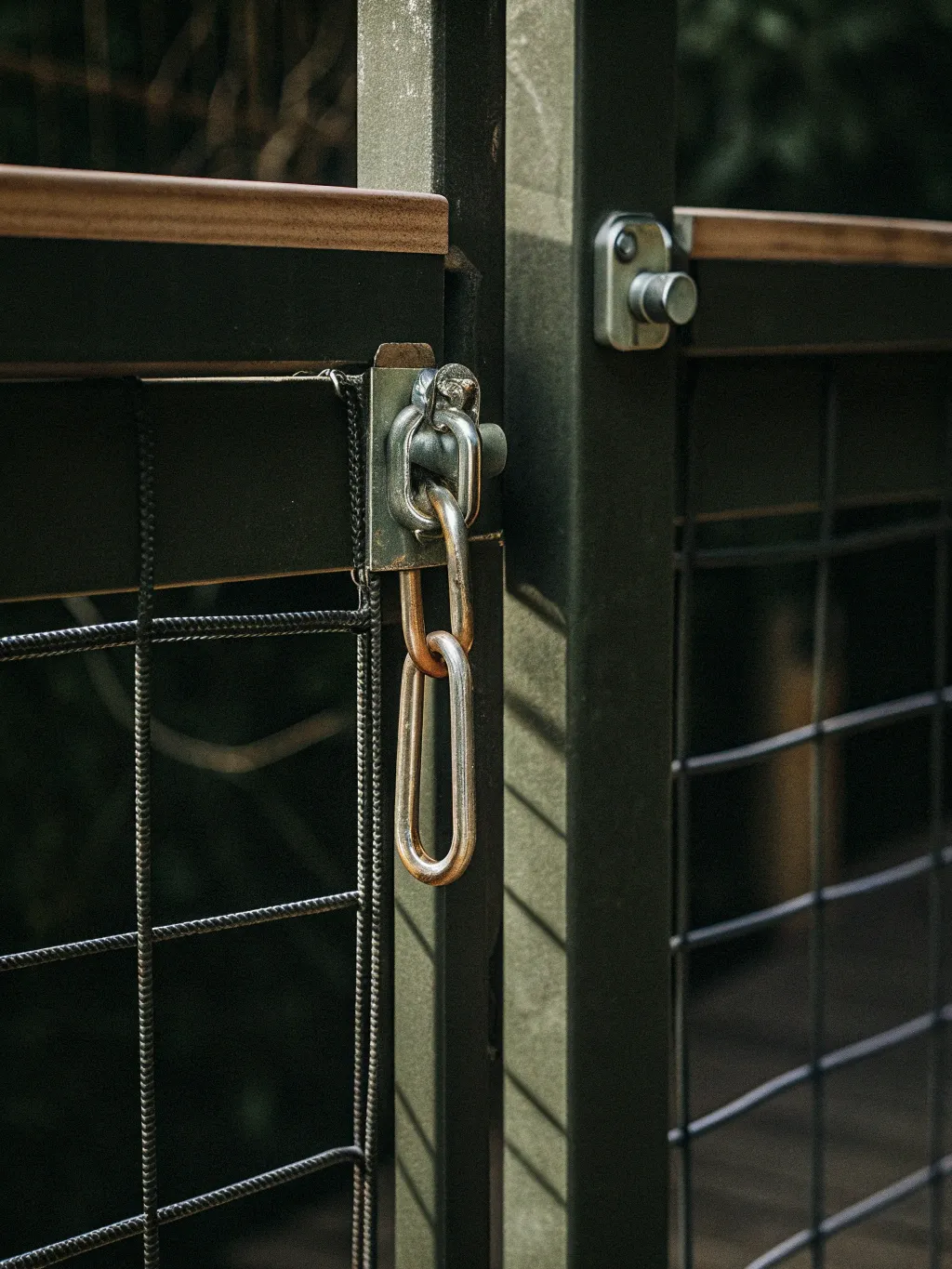

Klinkan väljs och monteras så att den fungerar genom hela den projekterade rörelsen utan att grindbladet behöver lyftas. Om barnsäker låsning behövs ska den lösningen riskbedömas för den aktuella platsen; använd inte en generell monteringshöjd som ersättning för produktens och verksamhetens krav.
Grind i sluttande mark
Rita grindbladets hela öppningsvolym i plan och höjd innan du väljer spelrum eller öppningsriktning. Marklutning, snö och tjälrörelser kan kräva större markfrigång, annan gångjärnsgeometri eller en annan placering av öppningen. En sned eller parallellogramformad grind får andra laster och ska uttryckligen omfattas av ram- och beslagssystemets produktdata; använd inte ett generellt gränsvärde för hur stor lutning som fungerar.
När grinden hänger: diagnos i rätt ordning
- Stolpe och fundament: granska skador och dokumentation. Om kontrollbelastning föreskrivs ska projektören ange belastning, riktning och angreppspunkt, metod och mätning, acceptanskriterium samt säkerhetszon; improvisera inte ett prov.
- Ram och snedsträva: kryssmät och jämför med konstruktionsunderlagets toleranser; kontrollera alla bärande anslutningar.
- Gångjärn och fästdon: jämför modell, antal, placering, hålbild, åtdragning och underlag med systemets produktkort.
- Spelrum och öppningsväg: kontrollera att mark, beläggning, snö eller svällning inte inkräktar på den projekterade rörelsen.
Åtgärda den felande delen enligt samma systemunderlag. Ett extra gångjärn, längre skruvar eller mer betong är inte en generell reparation och kan flytta lasten till en annan underdimensionerad komponent.
Vad det kostar
Välj först det kompletta systemet utifrån grindbladets bredd, färdiga massa, tyngdpunkt, vindfång och användning samt markens förutsättningar. Gör därefter en fullständig varukorg som omfattar:
- ram, stabiliserande diagonal, dragstag eller skjuvpanel och samtliga bärande anslutningar
- beklädnad eller spjälor samt dokumenterat yt- och ändträskydd
- komplett beslagssystem med gångjärn, lås eller klinka, stopp och alla kompatibla fästdon
- dimensionerade stolpar och projekterad grundläggning
- frakt, förbrukningsmaterial, verktyg eller hyra och dokumenterat spill
Hämta en daterad offert för hela omfattningen eller notera samma prisdatum och konsumentpris inklusive moms för varje exakt produkt. Summera först när alla poster är mängdsatta och prissatta; saknas stolpe, fundament eller någon systemdel ska kalkylen markeras som ofullständig.
Bygglov och regler
Boverkets vägledning om plank anger att klassningen bygger på en samlad bedömning. Grinden bedöms tillsammans med staketet, och det finns ingen nationell metergräns som automatiskt gäller för ett sedvanligt öppet staket. Bedöms konstruktionen i stället som plank styr höjd och avstånd till byggnad och gräns, och sedan den 1 december 2025 gäller nya gränser för just plank. Tumreglerna “högst 1,1 meter” och “minst 50 procent luft” förekommer i kommunal vägledning men är inte rikstäckande lag.
Reglerna tolkas lokalt, så kontrollera alltid med byggnadsnämnden i din kommun innan du gräver. Vad som räknas som staket respektive plank, och vilka gränser som gäller efter regeländringen, går vi igenom i hur högt staket får man bygga. Byggmax grindguide är här endast källan till det avgränsade 1040/1000-millimeterexemplet och dess montageordning; den ersätter inte produktkort eller dimensionering för andra grindar.
Underhåll
Inspektera grindblad, stolpe, fundament, gångjärn, fästdon, klinka och ytbehandling med det intervall som respektive systemleverantör anger och efter onormal vind eller påkörning. Kontrollera att det projekterade sido- och markspelet finns kvar och att grinden rör sig och låser utan att lyftas.
Om något har lossnat, deformerats eller börjat röra sig ska orsaken hittas mot produktkort och konstruktionsunderlag innan justering. Följ ytbehandlingstillverkarens fullständiga rengörings-, fukt-, temperatur-, applicerings- och underhållsanvisningar för det valda systemet.
Vanliga frågor
Hur bred grind kan jag bygga utan mittstöd?
Det finns ingen generell maxbredd för en viss ramdimension. Bestäm färdig massa, bredd, tyngdpunkt och vindfång och välj sedan ram, beslag, stolpe och fundament ur ett dokumenterat system som täcker dessa värden. Byggmax mått 1000 mm avser bara deras beskrivna exempel.
Vilken väg ska snedsträvan sitta?
I ett projekterat system med tryckande trädiagonal går den normalt från det undre gångjärnshörnet mot det övre låshörnet. Ett dimensionerat dragstag arbetar i motsatt diagonal. En skjuvstyv panel kan vara ett tredje alternativ när skiva, kantinfästningar och hörnförband är dimensionerade för skjuvning och torsion. Välj inte riktning eller typ utan hela ramens lastväg.
Gör ett rektangulärt rutnät grinden styv?
Nej, inte utan verifierad dimensionering. Rätvinkliga ribbor och skruv i korsningarna kan fortfarande racka till en parallellogram och vridas. Endast en projekterad diagonal, dragförband eller skjuvstyv panel med dimensionerade anslutningar får räknas som stabiliserande.
Hur djupt ska grindstolpen ner?
Det finns inget generellt håldjup eller håldiameter. Stolpe och grundläggning ska dimensioneras tillsammans för grindens massa, hävarm, vindlast och användning samt markens bärighet, dränering och lokalt tjäldjup. Följ fundamentets produktkort eller en projekterad lösning.
Behöver jag bygglov för grinden?
Grinden bedöms tillsammans med staketet. Det finns ingen nationell metergräns som automatiskt gäller för ett sedvanligt öppet staket, men bedöms konstruktionen som plank styr höjd samt avstånd till byggnad och gräns. Skicka en måttsatt skiss till byggnadsnämnden i din kommun och be om klassningsbesked.
Varför släpar grinden mot marken?
Kontrollera först om stolpe eller fundament rör sig, därefter ramens diagonalmått och snedsträva, och sist gångjärn och fästdon mot systemets montageanvisning. Lägg inte till ett gångjärn eller justera markfrigången efter en generell regel; åtgärden ska rymmas i det valda systemet.
Vad kostar materialet till en gånggrind?
Välj först ett komplett system för grindblad, stabilisering, gångjärn, lås, fästdon, stolpar och fundament utifrån grindens data och markförhållandena. Mängdsätt därefter hela varukorgen och hämta en daterad offert eller daterade konsumentpriser inklusive moms; en ofullständig delsumma är inte ett materialpris för grinden.
Räcker limmade geringshörn i en utomhusgrind?
Nej. Varje hörn behöver ett bärande snickeriförband eller ett dimensionerat mekaniskt förband enligt den valda lösningen. Lim används bara som komplement när produktbladet medger träslag, fuktkvot, fogtyp och utomhusklimat; alla kapytor ska dessutom skyddas och kunna avvattnas.
